Aká dobrá je elektrická a tepelná vodivosť uhlíkových nanorúrok? Skutočná analýza výkonu založená na údajoch
Vo vede o materiáloch len málo látok uchvátilo výskumníkov po celé desaťročia ako uhlíkové nanorúrky. Tieto rúrkové štruktúry, zložené výlučne z atómov uhlíka a merajúce len jednu desať{1}}tisícinu priemeru ľudského vlasu, stelesňujú takmer všetky očakávania od supermateriálov ďalšej-generácie. Počas rozhovorov so zákazníkmi sa vždy vynára jedna otázka: aká dobrá je elektrická a tepelná vodivosť uhlíkových nanorúriek? Dnes na túto otázku odpovieme údajmi a faktami.
1. Elektrická vodivosť: Elektróny uháňajúce po „superdiaľnici“
Aby sme pochopili elektrický výkon CNT, musíme najprv oceniť ich štruktúru. Atómy uhlíka sa viažu prostredníctvom hybridizácie sp²-medzi najsilnejšie známe chemické väzby. V tejto konfigurácii sa elektróny môžu rýchlo pohybovať pozdĺž steny trubice prakticky bez prekážok, čo je jav známy ako balistický transport elektrónov.
1.1 Nápadné čísla: desaťtisíckrát viac ako meď
Teoretické aj experimentálne výsledky sú pozoruhodné: pozdĺž špecifických smerov môžu CNT vykazovať elektrickú vodivosťdesaťtisíckrát vyššia ako meď. Pri izbovej teplote môže elektrická vodivosť SWCNT dosiahnuť až 10³ S/cm. čo to znamená? Ak sú konvenčné drôty ako hrboľaté vidiecke cesty, kde sa elektróny snažia pohybovať, CNT sú ako osem-prúdové superdiaľnice umožňujúce nerušený tok elektrónov.
Meta-analýza vykonaná na University of Cambridge preskúmala 1 304 údajových bodov z 266 recenzovaných prác-. Zistenia ukázali, že dopované, zarovnané pár{6}}stenové CNT (FWCNT) predstavujú najlepšie-výkonnú kategóriu, pričom kyslé-vlákna zvlákňované majú obzvlášť vynikajúcu elektrickú vodivosť. Aj keď elektrická vodivosť makroskopických zostáv CNT ešte nie je úplne rovnaká ako elektrická vodivosť medi (v súčasnosti je to asi jedna{10}}šestina medi), vzhľadom na to, že CNT majú len zlomok hustoty ocele, ich špecifická vodivosť (pomer vodivosti-k{12}}hustote) už vykazuje značné výhody.
1.2 Prečo sú CNT také vysoko vodivé?
Vysvetlenie je v kvantovej mechanike. V konvenčných vodičoch sa elektróny pri pohybe neustále zrážajú a vytvárajú odpor. V CNT sa vďaka svojim extrémne malým rozmerom a dokonalej štruktúre môžu elektróny pohybovať „balisticky“ takmer bez tvorby tepla. Sp² hybridizácia C–C väzieb umožňuje elektrónom na povrchu CNT pohybovať sa rýchlosťou blížiacou sa 1/300 rýchlosti svetla, pričom mobilita elektrónov dosahuje 20 000 cm²/(V·s).
Okrem toho v závislosti od ich chirality môžu CNT vykazovať buď kovové alebo polovodičové správanie. Táto laditeľná charakteristika otvára obrovské možnosti ich aplikácie v elektronických zariadeniach. V roku 2013 Stanfordská univerzita úspešne vyvinula prototyp centrálnej procesorovej jednotky postavenej výlučne z CNT. Hoci jeho pracovná frekvencia bola v tom čase iba 1 kHz, dokázala uskutočniteľnosť tohto prístupu.
2. Tepelná vodivosť: Prekonanie diamantu
Ak elektrická vodivosť spôsobila, že CNT sú veľmi atraktívne pre elektroniku, ich tepelný výkon nadchol odborníkov v oblasti tepelného manažmentu.
2.1 Teoretický limit: 5800 W/(m·K)
Teoretické predpovede naznačujú, že CNT majú pravdepodobne vyššiu tepelnú vodivosť ako diamant, čo z nich potenciálne robí tepelne najviac vodivý materiál na svete. Aké sú konkrétne čísla? SWCNT môžu dosiahnuť tepelnú vodivosť5800 W/(m·K), zatiaľ čo MWCNT dosahujú okolo 3000 W/(m·K). Pre porovnanie, diamant-najlepší prirodzene sa vyskytujúci tepelný vodič-má tepelnú vodivosť približne 2200 W/(m·K). Inými slovami, CNT môžu viesť teplo viac ako trikrát lepšie ako diamant.
2.2 Od teórie k praxi
Samozrejme, meranie tepelnej vodivosti jednotlivých CNT je mimoriadne náročné. Skoré merania na jednotlivých MWCNT priniesli hodnoty okolo 3000 W/(m·K), čo je v súlade s teoretickými predpoveďami.
Dôležitým bodom na objasnenie je, že keď sú CNT zostavené do makroskopických materiálov, ako sú filmy alebo vlákna, celková tepelná vodivosť výrazne klesá. Dôvod je jednoduchý: kontakty medzi rúrkami-na{2}}rúrka a dutiny v materiáli bránia tepelnému toku. Napríklad, keď sú SWCNT stlačené do hromadnej dosky, nameraná tepelná vodivosť pri izbovej teplote je len asi 35 W/(m·K). To neznamená, že samotné CNT fungujú zle; skôr zdôrazňuje, že prenos výnimočných vlastností nanometrov na makroskopické zostavy zostáva kľúčovou výzvou pre komercializáciu.
2.3 Mechanizmus vedenia tepla: Úloha fonónov
Tepelné vedenie v CNT je primárne riadené fonónmi. Výskum naznačuje, že priemerná voľná dráha fonónov v CNT je približne 0,5–1,5 μm. Štruktúra sp² uľahčuje prenos fonónov a dodáva CNT ich vynikajúcim tepelným vlastnostiam. Táto schopnosť efektívneho odvádzania tepla našla praktické využitie. Výskumníci z amerického Národného inštitútu pre štandardy a technológie (NIST) dokonca vyvinuli povlak na báze MWCNT-, ktorý znižuje horľavosť polyuretánovej peny o 35 % vďaka rýchlemu odvodu tepla CNT a vytvoreniu ochrannej vrstvy zuhoľnateného materiálu pri extrémnom teple.
3. Čo dokážu tieto vlastnosti v praxi?
Pôsobivé teoretické údaje sa musia nakoniec premietnuť do praktických aplikácií. Použitie CNT ako vodivých prísad v lítium-iónových batériách je dobre-zavedeným príkladom.
3.1 Vodivá sieť v lítiových-iónových batériách
V katódových materiáloch lítium-iónových batérií môže obsah CNT približne 1,5 % dosiahnuť rovnaký účinok ako 3 % bežných sadzí. Ešte dôležitejšie je, že CNT vytvárajú atrojrozmernú vodivú sieť. Jedno-dimenzionálne CNT spolu s aktívnymi časticami tvoria 3D sieť, ktorá efektívne zlepšuje transport elektrónov medzi aktívnym materiálom a zberačom prúdu. Napríklad pri materiáli s oxidom lítno-mangánovým (LiMn₂O4) viedlo pridanie MWCNT k zachovaniu kapacity 99 % po 20 cykloch v porovnaní s iba 90 % pri čistom materiáli.
Výkon v systémoch oxidu lítneho kobaltnatého (LiCoO₂) je rovnako pôsobivý. Pri rýchlosti 2C články LiCoO₂/MWCNT vykazujú minimálne vyblednutie kapacity, zatiaľ čo články obsahujúce sadze alebo uhlíkové vlákna vykazujú po 20 cykloch straty kapacity 10 % a 30 %. Dôvod je jednoduchý: vodivá sieť tvorená CNT uľahčuje prenos náboja a znižuje impedanciu.
3.2 Okrem lítiových{1}}iónových batérií
Okrem batérií prenikajú CNT do mnohých ďalších oblastí:
Letectvo a kozmonautika: Film CNT vyvinutý na MIT dokáže ohrievať a vytvrdzovať kompozitné materiály, pričom spotrebuje iba 1 % energie, ktorú vyžadujú tradičné autoklávy, pričom vyrába komponenty s porovnateľnou pevnosťou.
Elektronika: Tranzistory na báze CNT- sú menšie a vodivé a majú potenciál stať sa nástupcom kremíka.
Skladovanie energie a tepelný manažment: Rýchlo sa objavujú nové aplikácie v superkondenzátoroch, materiáloch tepelného rozhrania a iných oblastiach.
4. Shandong Tanfeng v procese komercializácie
Po diskusii o teoretických údajoch a špičkových{0}}aplikáciách sa vráťme k praktickej realite. Bez ohľadu na to, aký vynikajúci môže byť materiál, ak sa nedá vyrobiť vo veľkom meradle alebo spoľahlivo dodať, zostáva pre priemysel ilúziou.
Shandong Tanfeng New Material Technology Co., Ltd.je významným účastníkom domáceho procesu komercializácie CNT. Ako technologicky-orientovaný podnik, ktorý sa venuje výskumu a vývoju, výrobe a predaju CNT, portfólio produktov Shandong Tanfeng zahŕňa MWCNT prášok, SWCNT prášok, CNT vodivú pastu, CNT vodivú predzmes a silikónové-uhlíkové anódové materiály.
Spoločnosť vlastní viac ako desať aktívnych patentov týkajúcich sa CNT, kremíkových{0}}uhlíkových anódových materiálov a výroby inteligentných zariadení. Tieto patentované technológie zabezpečujú technickú spoľahlivosť od laboratórneho vývoja až po sériovú výrobu. V súčasnosti sú produkty Shandong Tanfeng široko používané v siedmich hlavných sektoroch: nové energetické vozidlá, pokročilé polymérové kompozity, elastoméry, letecký priemysel, železničná doprava, výroba veternej energie a skladovanie vodíkovej energie.

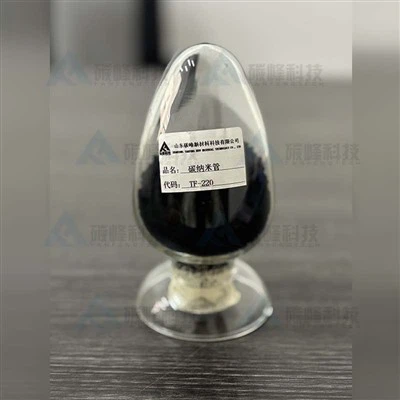

Pre prášky CNT vyvinula spoločnosť Shandong Tanfeng viacero druhov, vrátane TF-210, TF-300, TF-400 a TF-500, s čistotou väčšou alebo rovnou 99 % a dĺžkami v rozmedzí od 5 do 15 μm, ktoré spĺňajú procesné požiadavky rôznych zákazníkov. Či už potrebujete MWCNT s vysokým pomerom strán alebo SWCNT pre maximálny výkon, vhodné riešenia sú dostupné.
Na rozdiel od dodávateľov, ktorí ponúkajú iba prášok, Shandong Tanfeng tiež poskytuje vodivé pasty CNT, čo pomáha následným zákazníkom vyhnúť sa skúmaniu procesov, ktoré sú zvyčajne potrebné na rozptýlenie. To je obzvlášť cenné pre výrobcov lítium{1}}iónových batérií, pretože rovnomerné rozptýlenie CNT do kalov zostáva uznávanou technickou výzvou v tomto odvetví. Shandong Tanfeng využíva svoju vlastnú-disperznú technológiu vyvinutú vo vlastnej réžii a zaisťuje konzistentnú kvalitu šarží, čo zákazníkom umožňuje skutočne „používať hneď po vybalení“.
5. Realistická perspektíva: medzi výkonom a realitou
Ako materiálni vedci a inžinieri musíme mať oči na hviezdach aj na zemi. Elektrická a tepelná vodivosť CNT sú skutočne teoretické „stropy“, ale v praktických aplikáciách je potrebné uznať niekoľko faktov:
Po prvé, vlastnosti nanometrov sa nerovnajú makroskopickým vlastnostiam.Jednotlivý CNT môže mať tepelnú vodivosť 5800 W/(m·K), ale makroskopický film vyrobený z CNT môže dosiahnuť len niekoľko desiatok. Nie je to spôsobené žiadnym nedostatkom samotných CNT, ale skôr kontaktom -trubice a dutinami v makroskopických zostavách, ktoré spôsobujú značný tepelný odpor.
Po druhé, rozptyl zostáva neustálou výzvou.CNT majú veľký povrch a silné van der Waalsove sily, vďaka čomu sú náchylné na aglomeráciu. Bez správnej disperzie nie je možné dosiahnuť ani najvyššiu elektrickú vodivosť. Pred-dispergované pasty ponúkané spoločnosťou Shandong Tanfeng sú presne určené na riešenie tohto bolestivého bodu.
Po tretie, výber materiálu musí zodpovedať aplikácii.Požiadavky na vodivé prísady sa líšia medzi lítium-železofosfátovými (LFP) batériami a niklovými-kobalt{1}}mangánovými (NCM) batériami, ako aj medzi kremíkovými-uhlíkovými anódami a grafitovými anódami. V prípade článkov konvenčného energetického -typu článkov MWCNT ponúkajú najlepšiu-hospodárnosť. Pre systémy rýchleho{7}}nabíjania alebo silikónových{8}}anód môžu byť potrebné SWCNT. Viacstupňová matica produktov Shandong Tanfeng{10} je navrhnutá tak, aby zákazníkom poskytovala flexibilitu pri výbere podľa ich potrieb.
Pred niekoľkými rokmi na priemyselnej výstave inžinier držal vzorku CNT a spýtal sa ma: "Údaje pre tento materiál vyzerajú tak pôsobivo. Prečo s ním nemôžeme dosiahnuť ideálne výsledky?" Vtedy som odpovedal: "Vlastnosti materiálu a výkon produktu sú dve rozdielne veci. Prvá závisí od vlastných schopností, druhá od zručnosti."
Tento názor zastávam dodnes. O prirodzenej schopnosti CNT niet pochýb,-vedú elektrinu lepšie ako meď a teplo lepšie ako diamant. Transformácia tejto prirodzenej schopnosti na stabilné a spoľahlivé produkty si však vyžaduje, aby spoločnosti ako Shandong Tanfeng-s patentovanými technológiami, výrobnými skúsenosťami a nahromadenými aplikačnými odbornými znalosťami-premenili „schopnosť“ na „zručnosť“.
Ak hľadáte spoľahlivého dodávateľa práškov CNT alebo vodivých pást alebo chcete preskúmať, ako možno CNT použiť vo vašich produktoch, kontaktujte spoločnosť Shandong Tanfeng New Material Technology Co., Ltd. Dovoľte nám diskutovať o tom, ako môže tento „super materiál“ posilniť vaše produkty.
